RetinalVascularParameterMeasurement视网膜血管参数测量软件

发布于 2021-09-02 22:00:00 CST



软件概述

RetinalVascularParameterMeasurement视网膜血管参数测量软件是一款测量参数型的软件，是基于视网膜血管参数的计算方法及其相关理论开发的一款专门测量视网膜血管参数的一款软件，采用MATLAB软件和Python编程语言开发。

该软件的主要功能包括：

• 视网膜血管分割-可以获得视网膜血管的分割图。

• 动静脉标注-区分动静脉并且得到八大主血管的标识。

• 视网膜血管跟踪-可以得到血管跟踪的结果。

• 血管跟踪校正-手动修正跟踪错误的血管。

• 血管参数测量-分为整个视网膜血管区域的测量和测量距离视盘2倍半径到3倍半径之间限定区域，测量参数类型如下表所示：

视网膜血管管径相关参数	血管直径、动静脉宽度比、CRVE、CRAE、AVR
视网膜血管组织结构相关参数	血管分支系数（BC）、血管分支角度（BA）、非对称角度（AA）、非对称因子（AF）、连接指数偏差（JED）、最优性（OP）、长度直径比（LDR）、血管弯曲度
视网膜血管几何结构相关参数	血管动静脉根数、动静脉分支数量、分形维数（DF）、血管长度、血管面积、像素点数



软件使用简介

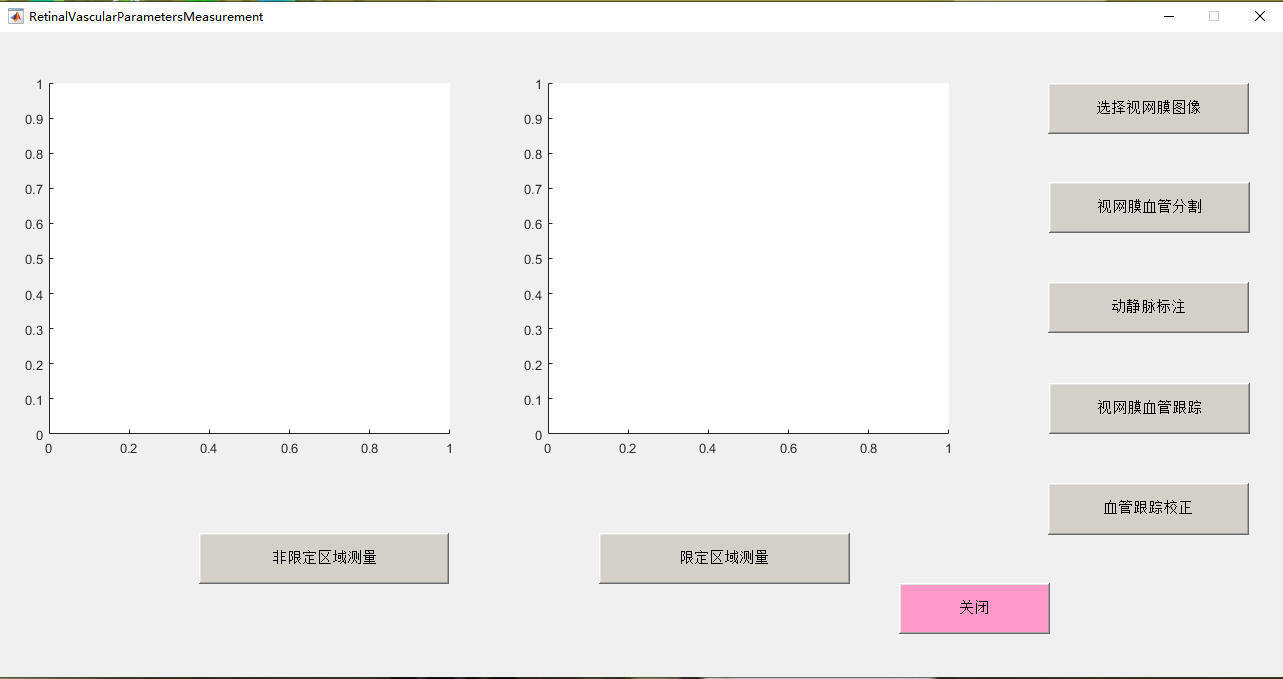

（1）首先双击“RetinalVascularParameterMeasurement.exe”弹出视网膜血管参数测量软件的主界面，如下图所示：

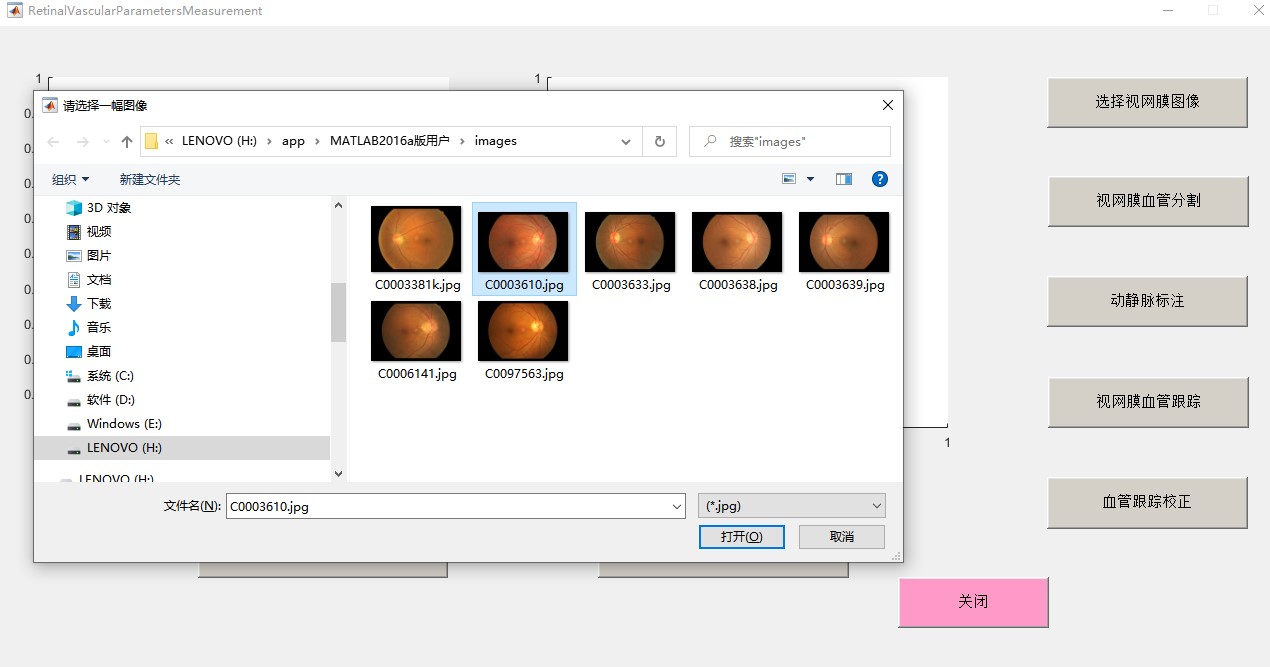

（2）点击“选择视网膜图像”按钮：进行视网膜图像的选择，如下图所示：

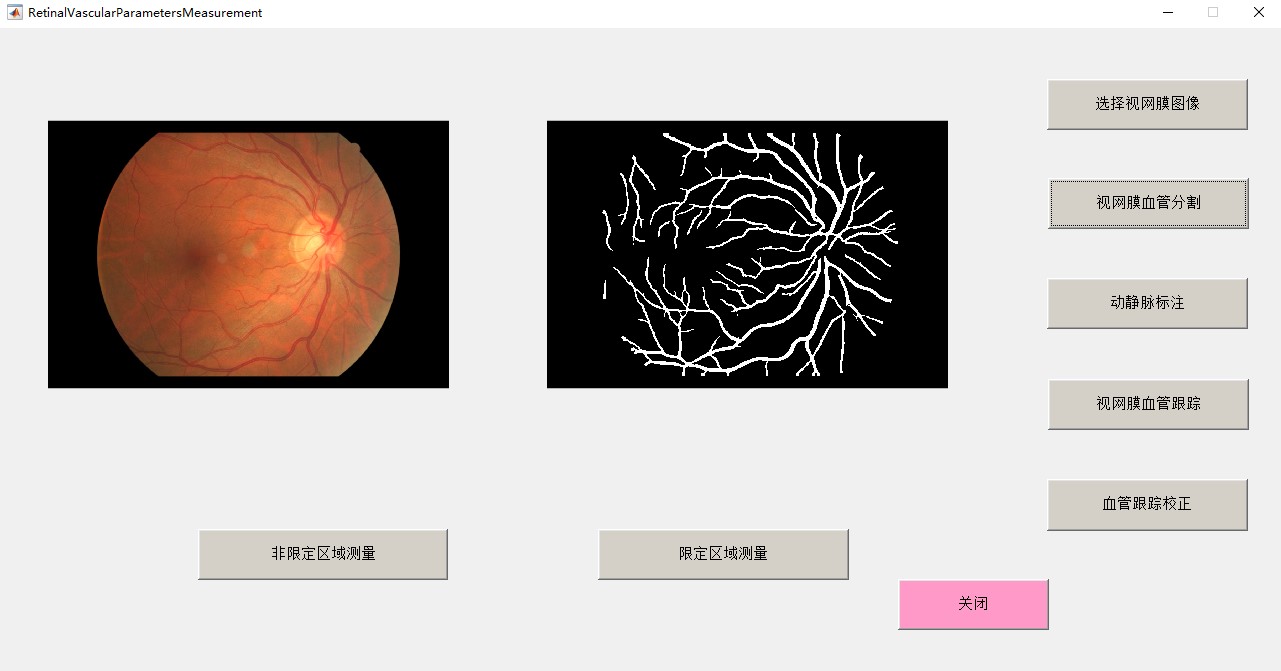

（3）点击“视网膜血管分割”按钮：进行视网膜血管分割，如下图所示：

（4）点击“动静脉标注”按钮：弹出动静脉标注标注界面，该界面是用来手动标注动静脉，界面如下图所示：

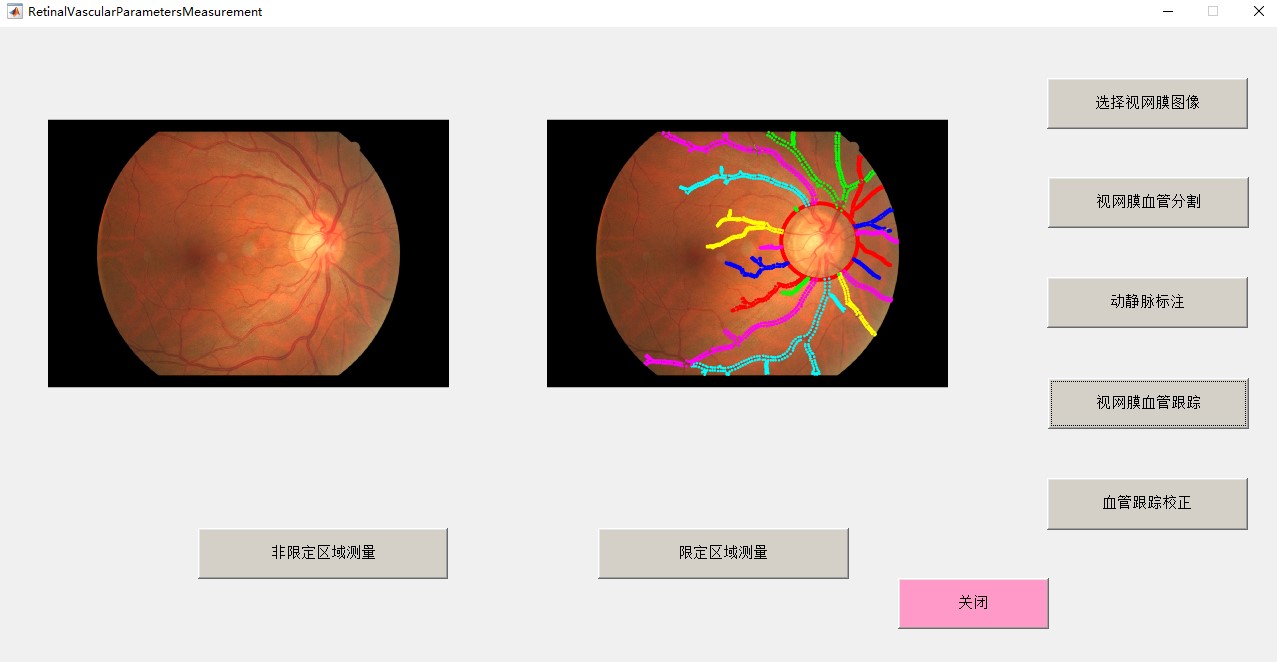

（5）点击“视网膜血管跟踪”按钮：可以得到视网膜血管跟踪示意图，如下图所示：

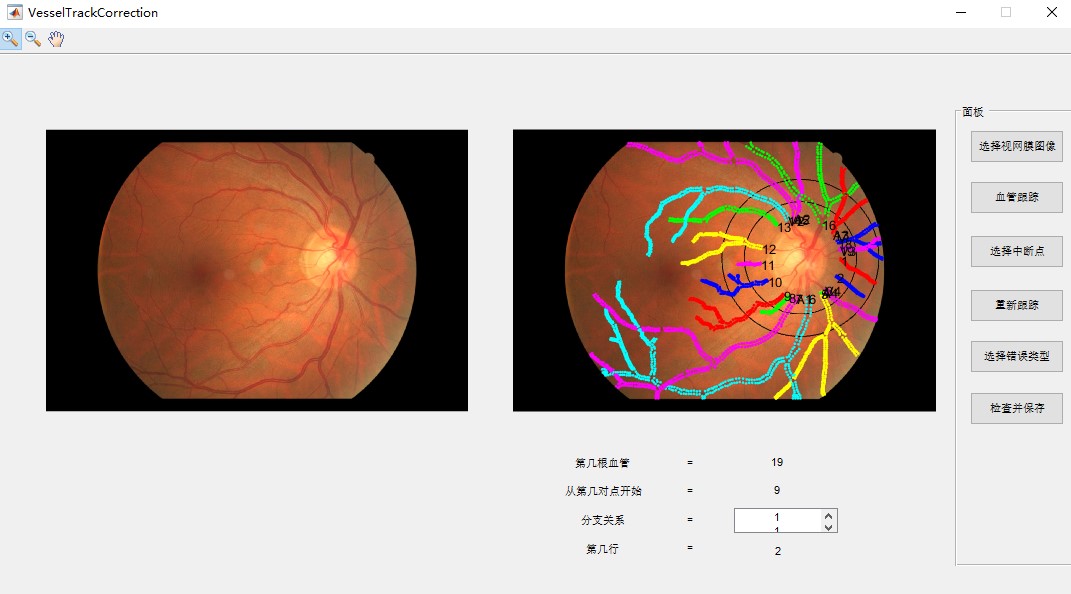

（6）点击“血管跟踪校正”按钮：弹出血管跟踪校正系统界面，该系统是用来手动修改跟踪错误的血管，修改完成后的结果图如下图所示：

（7）点击“非限定区域测量”按钮：测量视网膜整个血管区域的血管的相关参数，测量结果将以excel表格的形式保存；

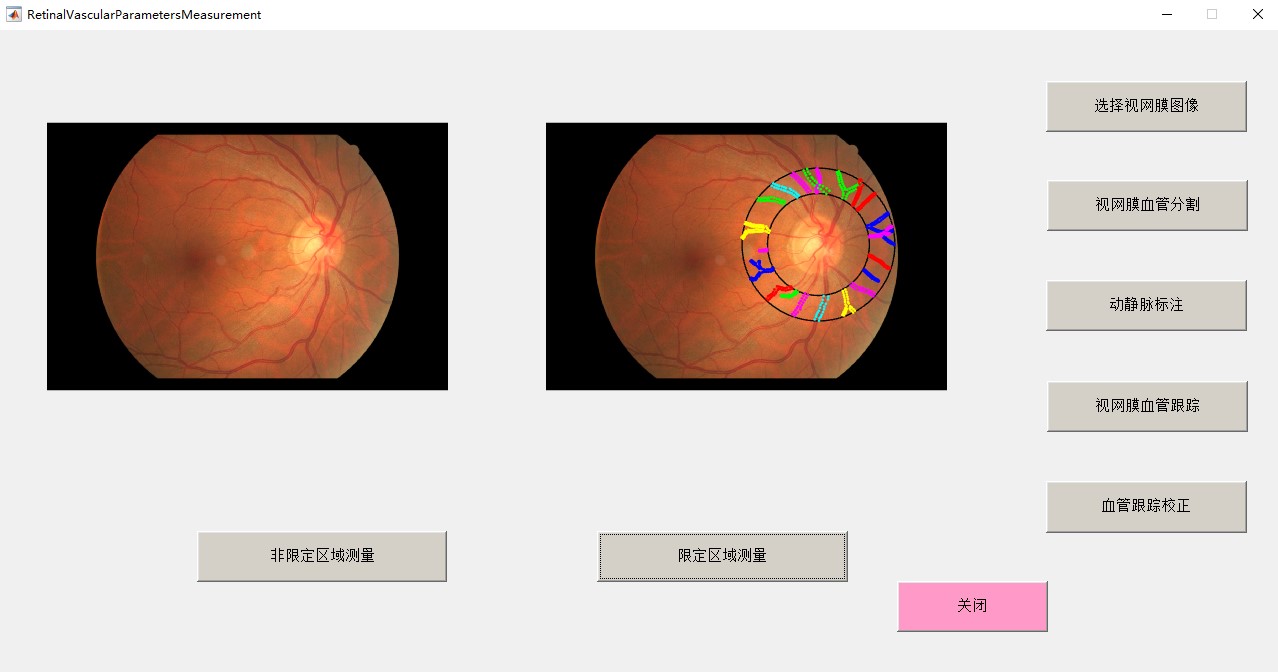

（8）点击“限定区域测量”按钮：测量距离视盘2倍到3倍半径距离区域内血管的相关参数，测量结果将以excel的形式保存，限定测量区域如下图所示：

（9）血管参数测量结果如下图所示：



总结

软件可以测量视网膜非限定区域和限定区域血管的220个参数，其中包括：八大主血管（包括颞区上动脉、颞区上静脉、鼻区上动脉、鼻区上静脉、颞区下动脉、颞区下静脉、鼻区下动脉以及鼻区下静脉）的直径、长度、面积、弯曲度以及分支角度等等。本软件测量的血管参数可以分析血管的某些特征，从而有助于医生更快更精准诊断疾病。

本软件是针对测量视网膜血管参数所设计的，其功能较为完备、简单的操作，可以更方便于医生和相关研究人员的使用。
